Biến áp điều khiển là gì?

Ngày đăng: 18/12/2023

Là thiết bị được dùng để cấp nguồn điện cho không ít thiết bị điện chuyên dùng khác nhau. Loại biến áp này có chức năng điều khiển và ổn định điện áp chuẩn của dòng điện.

Biến áp điều khiển? Cách chọn biến áp điều khiển

1.Biến áp điều khiển là gì?

2.Cấu Tạo

Cũng giống như những loại biến áp, biến áp điều khiển được cấu tạo lên bởi 2 thành phần chính đó là

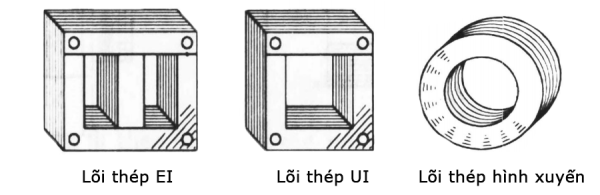

+ Lõi Thép: Lõi thép được hình thành từ nhiều lá thép mỏng làm từ Silic được phủ 1 lớp cách điện nối với nhau. Từ đó tạo thành một khối thống nhất. Phần lõi này gồm: trụ và gông. Tác dụng của lõi thép này là sản sinh ra dòng điện thứ cấp bằng cách truyền dẫn từ trường.

+ Cuộn Dây: Phần cuộn dây quấn quanh các trụ của lõi thép được chia thành 2 cuộn: cuộn sơ cấp và cuộn thứ cấp. Cuộn sơ cấp đảm nhiệm vụ nhận dòng điện sơ cấp từ nguồn điện tổng để truyền vào lõi thép. Cuộn thứ cấp dùng để truyền tải dòng điện thứ cấp đến các cổng ra nhằm phục vụ cho nhiều mục đích sử dụng khác nhau.

3.Chức năng

- Cấp nguồn điều khiển, đồng thời hiển thị các trạng thái hiện tại của những thiết bị điện chuyên dụng, sử dụng các mức điện áp khác nhau.

- Cung cấp các thông số cơ bản giúp tối ưu hóa quá trình vận hành của các loại máy móc.

- Bảo vệ và kéo dài tuổi thọ các thiết bị điện trong quá trình sử dụng

- Tăng năng suất, chất lượng sản phẩm

- Giúp người dùng tiết kiệm năng lượng, chi phí.

4.Lựa chọn máy biến áp điều khiển

Để lựa chọn máy biến áp điều khiển phù hợp, phải xác định ba đặc tính của mạch tải ngoài điện áp tối thiểu cần thiết để vận hành mạch. Đây là tổng VA ở trạng thái ổn định (bịt kín), VA khởi động tổng và hệ số công suất tải khởi động.

VA kín - Tổng trạng thái ổn định, VA kín là vôn-ampe mà máy biến áp điều khiển phải cung cấp cho mạch tải trong một khoảng thời gian dài.
VA khởi động - Tổng công suất khởi động VA là vôn-ampe mà máy biến áp điều khiển phải cung cấp khi mạch điều khiển được cấp điện ban đầu. Việc cấp năng lượng cho các thiết bị điện từ mất 30-50 mili giây. Trong giai đoạn khởi động này, các thiết bị điều khiển điện từ tiêu thụ dòng điện gấp nhiều lần bình thường - gấp 3-10 lần bình thường. điển hình.
Hệ số công suất tải khởi động - Hệ số công suất tải khởi động khó xác định nếu không phân tích vectơ chi tiết của tất cả các thành phần tải. Nói chung việc phân tích như vậy là không khả thi; do đó, một giả định an toàn là hệ số công suất 40%. Cho đến gần đây, 20% PF vẫn được sử dụng phổ biến để tính toán máy biến áp điều khiển; tuy nhiên, các bài kiểm tra được tiến hành trên các thiết bị điều khiển của các thương hiệu lớn cho thấy rằng 40% PF là giả định mặc định an toàn hơn.

Các bước lựa chọn Máy biến áp điều khiển công nghiệp bao gồm:

1.Xác định điện áp cung cấp và tải. Điện áp cung cấp là điện áp khả dụng của máy biến áp điều khiển. Điện áp tải là điện áp hoạt động của các thiết bị sẽ được kết nối với đầu ra máy biến áp.

2.Tính toán tổng VA kín bằng cách cộng các yêu cầu VA của tất cả các bộ phận sẽ được cấp điện cùng nhau (bộ hẹn giờ, công tắc tơ, rơle, cuộn dây điện từ, đèn báo, v.v.). Dữ liệu VA kín có sẵn từ bộ điều khiển nhà sản xuất thiết bị.

3.Thêm VA khởi động của tất cả các bộ phận sẽ được cấp điện cùng nhau. Hãy chắc chắn bao gồm VA kín của các bộ phận không có bộ khởi động (đèn, bộ hẹn giờ, v.v.) vì chúng tạo tải cho máy biến áp điều khiển trong quá trình sự xâm nhập tối đa.

4.Tính toán lựa chọn xâm nhập VA theo một trong hai cách sau:

- Xuất phát lựa chọn VA = Căn bậc hai của [(VA đã niêm phong)²+(VA Inrush)²
- VA bịt kín + VA Inrush = Lựa chọn Inrush (phương pháp này sẽ tạo ra một máy biến áp hơi quá khổ)

Khi chọn biến áp điều khiển, hãy kiểm tra để đảm bảo rằng định mức VA trên bảng tên vượt quá VA kín của mạch điều khiển được tính toán ở Bước 1. Nếu không, hãy chọn VA biến áp lớn hơn vượt quá VA kín của mạch.

Bằng cách làm theo quy trình trên, điện áp thứ cấp do máy biến áp điều khiển cung cấp sẽ bằng 90% điện áp thứ cấp trên bảng tên trong điều kiện khởi động tối đa ở điện áp đầu vào định mức.
