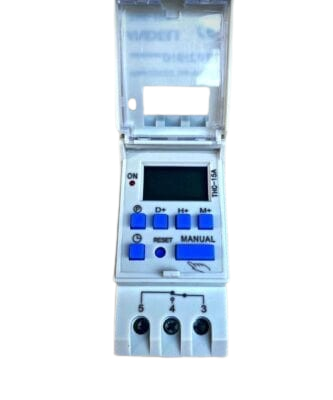

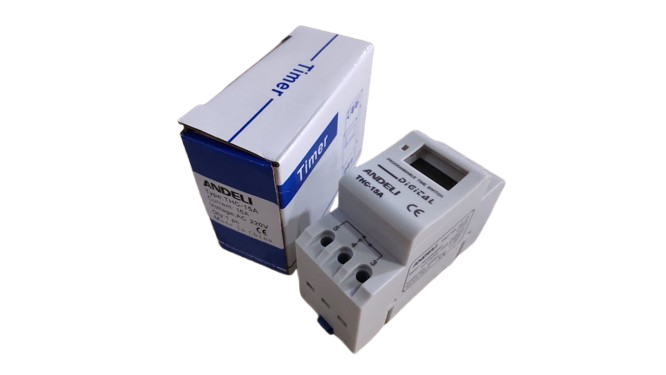

Rơ le thời gian tuần THC 15A

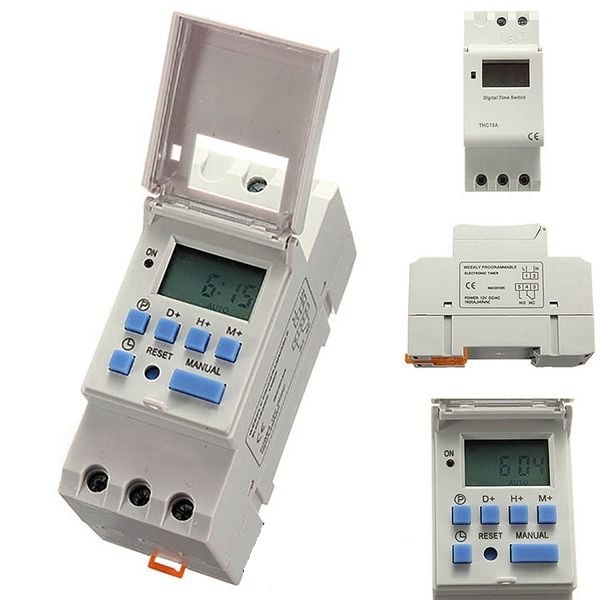

Thông số kỹ thuật THC 15A

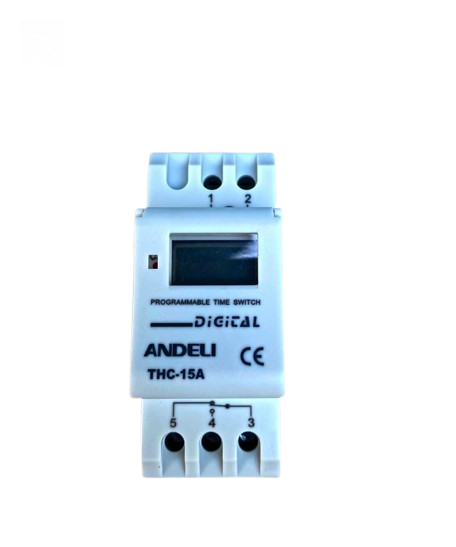

Hướng dẫn đấu dây THC15
Hướng dẫn cài đặt rơ le thời gian
Bước 1.
(Bước này chỉ thực hiện khi đồng hồ chỉ thị thời gian bên trong THC15A Andeli hiển thị thời gian không đúng với thời gian thực tế.
Cài đặt như sau: giữ nút đồng hồ và lần lượt nhấn các nút sau đến khi màn hình hiển thị thời gian đúng
- D+: thay đổi ngày trong tuần
- H+: thay đổi giờ
- M+: thay đổi phút
Bước 2. Hẹn thời gian ON – OFF cho THC15A Andeli
Công tắc hẹn giờ điện tử lập trình THC15A Andeli có thể ON – OFF đến 16 lần trong 1 ngày, sau khi hẹn giờ.
ON: Luôn đóng tiếp điểm ,Ổ cắm ngõ ra có điện
OFF: Luôn ngắt tiếp điển,Ổ cắm ngõ ra không có điện
Tùy theo yêu cầu sử dụng, ví dụ nếu muốn bật tắt chỉ 1 lần trong ngày thì chỉ cần cài 1 ON, 1 OFF, nếu muốn 16 lần ON, OFF trong ngày thì cài từ 1 ON, 1 OFF đến 16 ON, 16 OFF
Cách hẹn giờ như sau:
- Giữ nút reset để cài đặt lại toàn bộ
- Giữ nút đồng hồ và ấn các nút D+, H+, M+ để cài đặt thứ, giờ và phút
- Nhấn nút P lần 1: Cài đặt thời gian ON lần thứ 1 (Màn hình hiển thị 1 ON)
- Nhấn nút H+/M+: Cài đặt giờ/phút
- Nhấn nút D+: Cài đặt ngày hẹn giờ, chỉ 1 ngày, tất cả các ngày hoặc 2 4 6, v.v…
- Nhấn nút P lần 2: Cài đặt thời gian tắt cho lần thứ 1 (Màn hình hiển thị 1 OFF)
- Nhấn nút H+/M+ lần 2: Cài đặt tắt giờ/phút
- Nhấn nút D+ lần 2: Nếu bạn hẹn giờ tắt trong cùng 1 ngày, thì ko cần phải chỉnh nút D+
- Làm tương tự như thế đến 16 OFF
- Sau khi cài đặt xong ấn đồng hồ để thoát ra ngoài
- Để xem lại thời gian đã cài đặt nhấn P để xem 1 ON, 1 OFF, 2 ON, 2 OFF,…,16 ON, 16 OFF
3. Chọn sử dụng chế độ cho THC15A Andeli:
Sau khi cài đặt xong, nhấn MANUAL (Nút có ký hiệu bàn tay) để chọn chế độ hoạt động cho THC15A Andeli
Góc phải phía dưới màn hình có các hiển thị ứng với 3 chế độ như sau:
ON: Luôn đóng tiếp điểm ,Ổ cắm ngõ ra có điện
Auto: Ngõ ra ON – OFF theo thời gian đã hẹn
OFF: Luôn ngắt tiếp điển,Ổ cắm ngõ ra không có điện
Lưu ý , nút MANUAL cũng có thể dùng đóng /ngắt khẩn cấp
ví dụ : khi muốn dừng khẩn cấp ấn nút MANUAL chuyển chế độ Off . Khi muốn bật thiết bị bạn ấn nút MANUAL để chuyển chế độ On
