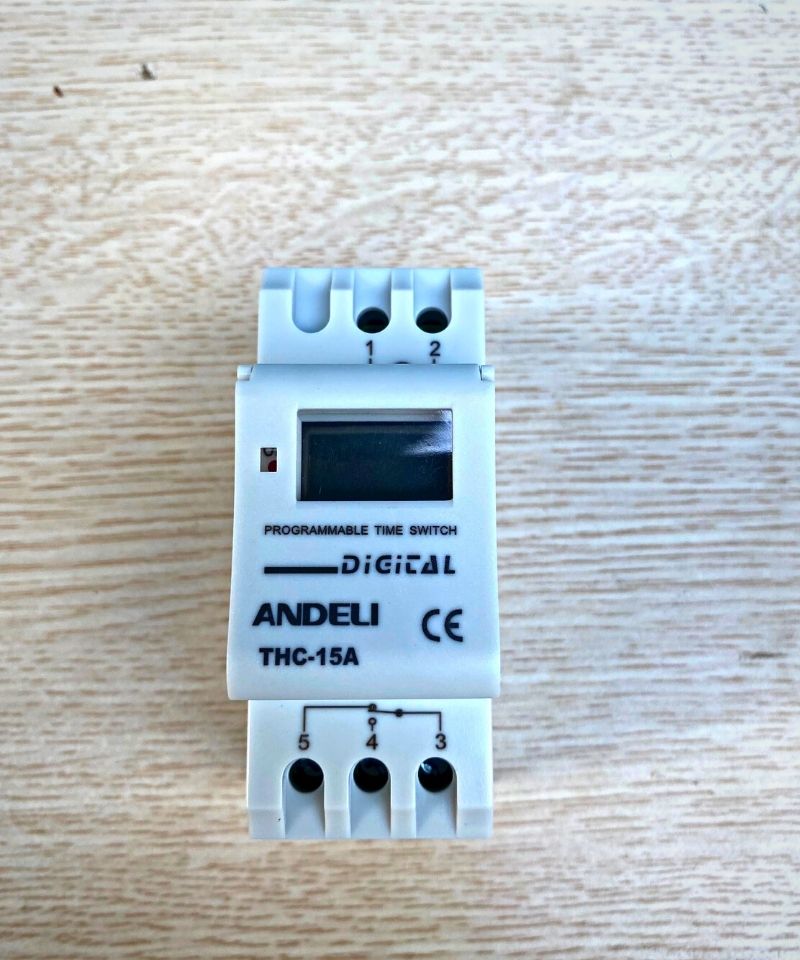

Rơ le thời gian 24h điện tử THC15A ANDELI THC15A

Giá bán: 200,000 đ (Giá chưa VAT)

Giá thị trường: ~~280,000 đ~~ 28%

Hãng sản xuất : ANDELI
Model : THC15A
Xuất xứ : CHINA

Thêm vào giỏ hàng Mua ngay

Yêu cầu báo giá

Gọi để có giá tốt

Hotline: 093 265 0986/ 0978 978 797

Lợi ích mua hàng

✔️ Sản phẩm do Vật liệu điện VH phân phối trực tiếp

✔️ Có đầy đủ giấy tờ CO,CQ từ hãng

✔️ Hàng nhập khẩu nguyên chiếc, mới 100%

✔️ Giá luôn tốt nhất

✔️ Tư vấn chuyên nghiệp chuyên sâu

✔️ Giao hàng tận nơi trên toàn quốc

✔️ Bảo hành & sửa chữa tận tâm

CÔNG TY TNHH VẬT LIỆU ĐIỆN VH

VH ELECTRICAL MATERIALS

Địa chỉ: Đội 3, thôn Vĩnh Thịnh, xã Đại Áng, Huyện Thanh Trì - Hà Nội

Hotline: 093 265 0986

Email: phukiendiencongnghiep18@gmail.com

Website: www.vanvh.com

Thông tin chi tiết
Tài liệu hướng dẫn

Chi tiết

Ưu điểm

Cài đặt dễ dàng: Giao diện thân thiện giúp người dùng dễ dàng thiết lập thời gian hoạt động.
Độ chính xác cao: Thời gian trễ được điều chỉnh chính xác, đáp ứng tốt nhu cầu ứng dụng.
Tiết kiệm năng lượng: Giúp giảm thiểu năng lượng tiêu thụ bằng cách điều khiển thời gian hoạt động của thiết bị.

Ứng dụng

Ngành công nghiệp: Sử dụng trong các dây chuyền sản xuất tự động, điều khiển quạt, máy bơm, và thiết bị điện khác.
Hệ thống chiếu sáng: Điều khiển thời gian bật/tắt đèn trong các ứng dụng chiếu sáng công cộng.
Hệ thống HVAC: Quản lý thời gian hoạt động của máy điều hòa không khí và thông gió.

Hướng dẫn lắp đặt

Chuẩn bị dụng cụ: Tua vít, dây điện, dụng cụ đo lường.
Xác định vị trí lắp đặt: Chọn vị trí thuận tiện cho việc lắp đặt và bảo trì.
Kết nối điện: Đấu nối theo sơ đồ kỹ thuật, kiểm tra kỹ lưỡng trước khi cấp điện.
Cấu hình: Thiết lập thời gian và chế độ hoạt động theo yêu cầu.

Lưu ý khi sử dụng

Bảo trì định kỳ: Kiểm tra và bảo trì thường xuyên để đảm bảo thiết bị hoạt động ổn định.
Giám sát hoạt động: Theo dõi tình trạng hoạt động để phát hiện sớm sự cố.
Tuân thủ quy định an toàn: Đảm bảo lắp đặt và sử dụng theo đúng quy định về an toàn điện.

Hướng dẫn cài đặt rơ le thời gian

Bước 1.

(Bước này chỉ thực hiện khi đồng hồ chỉ thị thời gian bên trong THC15A Andeli hiển thị thời gian không đúng với thời gian thực tế.

Cài đặt như sau: giữ nút đồng hồ và lần lượt nhấn các nút sau đến khi màn hình hiển thị thời gian đúng

- D+: thay đổi ngày trong tuần

- H+: thay đổi giờ

- M+: thay đổi phút

Bước 2. Hẹn thời gian ON – OFF cho THC15A Andeli

Công tắc hẹn giờ điện tử lập trình THC15A Andeli có thể ON – OFF đến 16 lần trong 1 ngày, sau khi hẹn giờ.

ON: Luôn đóng tiếp điểm ,Ổ cắm ngõ ra có điện

OFF: Luôn ngắt tiếp điển,Ổ cắm ngõ ra không có điện

Tùy theo yêu cầu sử dụng, ví dụ nếu muốn bật tắt chỉ 1 lần trong ngày thì chỉ cần cài 1 ON, 1 OFF, nếu muốn 16 lần ON, OFF trong ngày thì cài từ 1 ON, 1 OFF đến 16 ON, 16 OFF

Cách hẹn giờ như sau:

- Giữ nút reset để cài đặt lại toàn bộ

- Giữ nút đồng hồ và ấn các nút D+, H+, M+ để cài đặt thứ, giờ và phút

- Nhấn nút P lần 1: Cài đặt thời gian ON lần thứ 1 (Màn hình hiển thị 1 ON)

- Nhấn nút H+/M+: Cài đặt giờ/phút

- Nhấn nút D+: Cài đặt ngày hẹn giờ, chỉ 1 ngày, tất cả các ngày hoặc 2 4 6, v.v…

- Nhấn nút P lần 2: Cài đặt thời gian tắt cho lần thứ 1 (Màn hình hiển thị 1 OFF)

- Nhấn nút H+/M+ lần 2: Cài đặt tắt giờ/phút

- Nhấn nút D+ lần 2: Nếu bạn hẹn giờ tắt trong cùng 1 ngày, thì ko cần phải chỉnh nút D+

- Làm tương tự như thế đến 16 OFF

- Sau khi cài đặt xong ấn đồng hồ để thoát ra ngoài

- Để xem lại thời gian đã cài đặt nhấn P để xem 1 ON, 1 OFF, 2 ON, 2 OFF,…,16 ON, 16 OFF

3. Chọn sử dụng chế độ cho THC15A Andeli:

Sau khi cài đặt xong, nhấn MANUAL (Nút có ký hiệu bàn tay) để chọn chế độ hoạt động cho THC15A Andeli

Góc phải phía dưới màn hình có các hiển thị ứng với 3 chế độ như sau:

ON: Luôn đóng tiếp điểm ,Ổ cắm ngõ ra có điện

Auto: Ngõ ra ON – OFF theo thời gian đã hẹn

OFF: Luôn ngắt tiếp điển,Ổ cắm ngõ ra không có điện

Lưu ý , nút MANUAL cũng có thể dùng đóng /ngắt khẩn cấp

ví dụ : khi muốn dừng khẩn cấp ấn nút MANUAL chuyển chế độ Off . Khi muốn bật thiết bị bạn ấn nút MANUAL để chuyển chế độ On

Sản phẩm do Vật liệu điện VH nhập khẩu phân phối trực tiếp

✔️ Có đầy đủ hóa đơn , giấy tờ CO,CQ từ hãng

✔️ Hàng nhập khẩu nguyên chiếc, mới 100%

✔️ Giá luôn tốt nhất

✔️ Liên hệ báo giá : 093 265 0986

THÔNG SỐ KỸ THUẬT Rơ le thời gian 24h điện tử THC15A ANDELI THC15A

Tổng quan sản phẩm

Rơ le thời gian THC15A là thiết bị điện tử dùng để điều khiển thời gian trong các ứng dụng tự động hóa. Thiết bị này cho phép người dùng cài đặt thời gian trễ để thực hiện các thao tác đóng mở mạch điện, giúp tối ưu hóa quy trình làm việc và tiết kiệm năng lượng.

Thông số kỹ thuật:

1. Thời gian cài : 1 Thứ Hai ~ 168 Giờ

2. Lập trình: 16 lần On/Off (tuần/ngày)

3. Điện Áp tiêu chuẩn: 220 VAC 50-60Hz

4. Công Suất: 15A

5. Tiêu Thụ điện Năng: không có

6. Pin nội bộ: 3V CR2450.

7. Tuổi thọ pin: 2 năm (Lithium pin)

8. Kích Thước sản phẩm:12.5 cm * 7.5 cm * 5.5 cm

9. Hoạt động Nhiệt Độ:-20℃ ~+ 55 ℃
