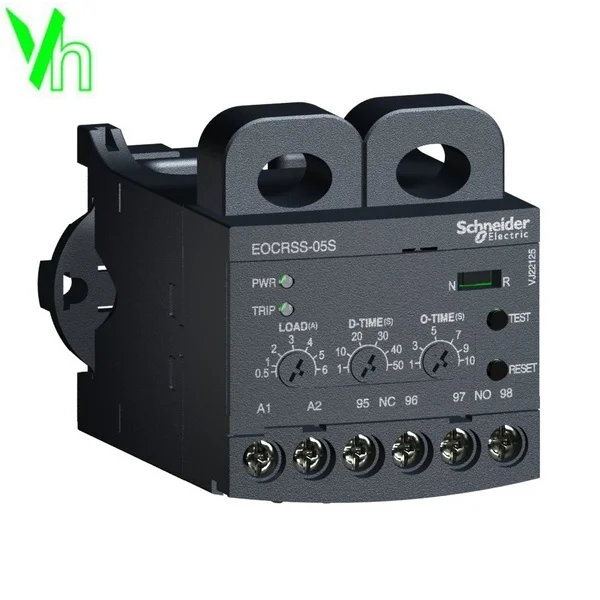

Rơ le bảo vệ động cơ EOCRSS-05S Schneider EOCRSS-05S

Giá bán: 500,000 đ (Giá chưa VAT)
Giá thị trường: 739,200 đ 32%
Gọi để có giá tốt
Lợi ích mua hàng

✔️ Sản phẩm do Vật liệu điện VH phân phối trực tiếp

✔️ Có đầy đủ giấy tờ CO,CQ từ hãng

✔️ Hàng nhập khẩu nguyên chiếc, mới 100%

✔️ Giá luôn tốt nhất

✔️ Tư vấn chuyên nghiệp chuyên sâu

✔️ Giao hàng tận nơi trên toàn quốc

✔️ Bảo hành & sửa chữa tận tâm

  • CÔNG TY TNHH VẬT LIỆU ĐIỆN VH
    VH ELECTRICAL MATERIALS
    Địa chỉ: Đội 3, thôn Vĩnh Thịnh, xã Đại Áng, Huyện Thanh Trì - Hà Nội
    Hotline: 093 265 0986
    Email: phukiendiencongnghiep18@gmail.com
    Website: www.vanvh.com

Chi tiết

rơ le bảo vệ động cơ 6-60A  Schneider EOCRSS-60S : Dòng từ 6A – 60A, Điện áp làm việc 24-240VAC/DC

EOCRSS-S là sản phẩm phổ thông nhất và đặc trưng nhất của
relay điện tử.
Mã số đặt hàng :
EOCRSS-05S : Dòng từ 0.5A – 6A, Điện áp làm việc 24-240VAC/DC
EOCR-SS-05N-440: Dòng từ 0.5A – 6A.
EOCRSS-30S : Dòng từ 3A – 30A, Điện áp làm việc 24-240VAC/DC
EOCR-SS-30N-440: Dòng từ 3A – 30A.
EOCRSS-60S : Dòng từ 6A – 60A, Điện áp làm việc 24-240VAC/DC
EOCR-SS-60N-440: Dòng từ 6A – 60A.
Trên 60A dùng EOCR-SS-05S với CT phụ tương ứng.


Cảm biến dòng điện 3 pha qua 2 CT trên relay. 2 timer độc lập.
D-time : thời gian cho phép khởi động.
O-time : thời gian cho phép quá tải.
Load : Đo dòng điện của động cơ và cài đặt dòng bảo vệ.
–  Bảo vệ quá tải, mất pha, kẹt rotor.
–  Dùng cho động cơ điện : 3 pha, 1 pha
Mã số đặt hàng và phạm vi bảo vệ
 Với dòng tải trên 60A dùng mẫu EOCR-DS-05 kết hợp với CT phụ tương ứng.
EOCRSS-05S+ 3CT 100/5 : Dòng từ 10A – 120A
……………………………………………………
EOCRSS-05S + 3CT 600/5 : Dòng từ 60A – 720A
Sơ đồ đấu dây

Kích thước
Hướng dẫn sử dụng mở rộng phạm vi bảo vệ cho EOCR – SS
Khác với relay nhiệt ( phạm vi hiệu chỉnh hẹp và bất tiện) EOCR cung cấp khả năng tùy biến rất hữu dụng cho phép mở rộng không giới hạn phạm vi bảo vệ của relay.
Cho động cơ có dòng nhỏ dòng trên relay.
Với EOCR bạn làm được tất cả, EOCR cho phép dùng relay có dòng lớn hơn bảo vệ động cơ có dòng nhỏ hơn bằng cách quấn thêm số vòng nhất định lên CT của relay ( xem hình)

H1 :Xỏ 1 lần qua CT

H2 : Xỏ 2 lần qua CT

H3: Xỏ 3 lần qua CT

Với EOCRSS-30S :
+ Khi xỏ như hình 1 : phạm vi bảo vệ bằng đúng giá trị ghi trên relay là 3-30A.
+ Khi xỏ như hình 2 : phạm vi bảo vệ GIẢM ĐI 1/2 LẦN giá trị ghi trên relay là 1.5-17A.
+ Khi xỏ như hình 3 : phạm vi bảo vệ GIẢM ĐI 1/3 LẦN giá trị ghi trên relay là 1-12.5A.
Làm tương tự cho bất kỳ model nào của EOCR để có giá trị bảo vệ phù hợp.
Cho động cơ có dòng lớn hơn 60A.
Với dòng lớn hơn 60A, EOCR qui định sử dụng loại EOCRSS-05S (hay tương đương) dùng kèm với CT phụ tương ứng lúc đó phạm vi bảo vệ của relay sẽ được mở rộng theo tỉ số của CT.

Sản phẩm do Vật liệu điện VH nhập khẩu phân phối trực tiếp

✔️ Có đầy đủ hóa đơn , giấy tờ CO,CQ từ hãng

✔️ Hàng nhập khẩu nguyên chiếc, mới 100%

✔️ Giá luôn tốt nhất

✔️ Liên hệ báo giá : 093 265 0986

THÔNG SỐ KỸ THUẬT Rơ le bảo vệ động cơ EOCRSS-05S Schneider EOCRSS-05S

-Thông số chi tiết:

- Dòng từ 0.5A – 6A

- Điện áp làm việc 24-240VAC/DC

- Rơ le bảo vệ động cơ EOCR Schneider

- Bảo vệ quá tải, mất pha, kẹt rotor.

- Điện áp nguồn điều khiển autovolt.

- 2 timer riêng biệt thời gian quá tải và khởi động

- Giúp cài đặt chính xác dòng bảo vệ.

- Dùng cho động cơ điện 1 pha, 3 pha.
