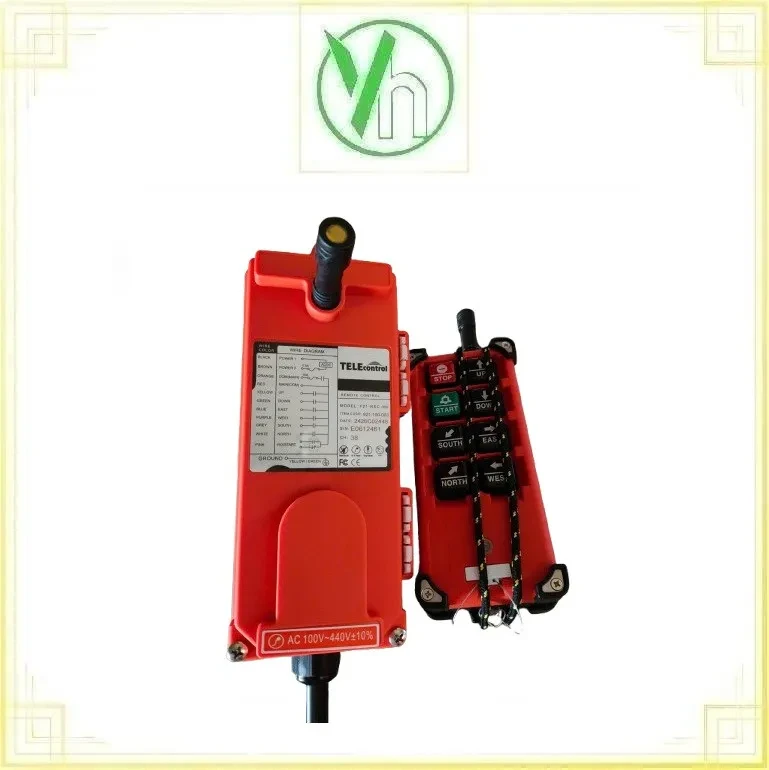

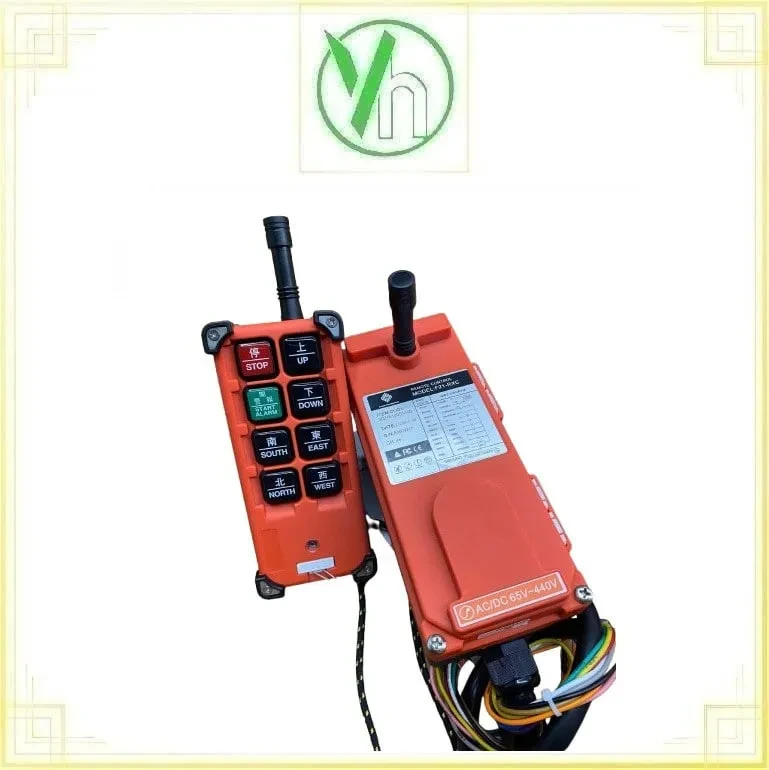

Bộ Điều Khiển Cẩu Trục Từ Xa 8 nút F21-E1 RX 36V CHINA F21-E1 RX 36V

Giá bán: 1,000,000 đ (Giá chưa VAT)

Giá thị trường: ~~2,000,000 đ~~ 50%

Hãng sản xuất : CHINA
Model : F21-E1 RX 36V
Xuất xứ :

Thêm vào giỏ hàng Mua ngay

Yêu cầu báo giá

Gọi để có giá tốt

Hotline: 093 265 0986/ 0978 978 797

Lợi ích mua hàng

✔️ Sản phẩm do Vật liệu điện VH phân phối trực tiếp

✔️ Có đầy đủ giấy tờ CO,CQ từ hãng

✔️ Hàng nhập khẩu nguyên chiếc, mới 100%

✔️ Giá luôn tốt nhất

✔️ Tư vấn chuyên nghiệp chuyên sâu

✔️ Giao hàng tận nơi trên toàn quốc

✔️ Bảo hành & sửa chữa tận tâm

CÔNG TY TNHH VẬT LIỆU ĐIỆN VH

VH ELECTRICAL MATERIALS

Địa chỉ: Đội 3, thôn Vĩnh Thịnh, xã Đại Áng, Huyện Thanh Trì - Hà Nội

Hotline: 093 265 0986

Email: phukiendiencongnghiep18@gmail.com

Website: www.vanvh.com

Thông tin chi tiết
Tài liệu hướng dẫn

Chi tiết

Bộ Điều Khiển Cẩu Trục Từ Xa 8 nút F21-E1 RX 36V

Bộ Điều Khiển Cẩu Trục Từ Xa F21-E1B 380V/220V/50Hz

Cách đấu bộ điều khiển từ xa cầu trục Telecrane 8 nút F21-E1B 380V/50hZ hoặc 220V/50hZ

Để đấu bộ điều khiển cầu trục người đấu cần chú ý 2 dây nguồn Power 1 (màu đen), dây Power 2 (màu nâu) và dây Com (màu da cam), 3 dây đấu vào 3 pha của nguồn 380V.

Cách đấu bộ điều khiển

Bước 1:Xác định đâu là bộ phát đâu là bộ thu

Bước 2:Lắp pin cho bộ phát của bộ điều khiển từ xa cho cầu trục (nút bấm cầm tay)

Bước 3:Xác định nguồn điện phù hợp để gắn vào nguồn điện của điện mạng lưới cung cấp điện cho bộ thu (không cần dùng pin).

Bước 4:Xác định nguồn điện cho khởi động từ, gắn vào khởi động từ

Bước 5:Dựa vào sơ đồ lắp đặt lựa chọn dây tiếp điểm gắn vào khởi động từ tương ứng cho từng nút bấm trên bộ phát.

Sơ đồ lắp đặt dây tiếp điểm của điều khiển cầu trục Telecrane F21

Bước 6:Mở nguồn bấm thử bộ điều khiển từ xa trên cầu trục theo nhu cầu sử dụng (nâng lên hạ xuống)

Để đấu bộ điều khiển người đấu cần chú ý 2 dây nguồn Power 1 (màu đen), dây Power 2 (màu nâu) và dây Com (màu da cam), 3 dây đấu vào 3 pha của nguồn 380V.

Đấu như trên là cách chống mất pha áp đơn giản cho cầu trục. Vì nếu mất pha 1 trong 2 dây nguồn bộ điều khiển không có điện sẽ không điều khiển được. Trường hợp 2 nếu mất pha đấu vào dây Com các Contactor sẽ không có điện. Đó là cách bảo vệ mất pha nguồn điện.

Dây Main có màu đỏ vì khi nhấn nút Start trên tay điều khiển thì chân sẽ tiếp xúc với chân Com màu cam, khi nhấn Stop sẽ ngắt ra khỏi chân Com. Chân này được đấu với Contactor để cấp điện cho toàn bộ cầu trục – có chức năng dừng khẩn cấp, ngắt nguồn biến tần.

Dây Up (contactor chiều lên): Màu vàng

Dây Down (contactor chiều xuống): Màu xanh da trời

Dây East (contactor chiều trái, xe con): Màu xanh nước biển

Dây West (contactor chiều phải, xe con): Màu tím

Dây South (contactor chiều thuận, xe lớn): Màu xám

Dây North (contactor chiều ngược, xe lớn): Màu trắng

Dây R0/Start – Còi báo hiệu, mỗi khi bạn ấn nút start dây này được nối với chân đỏ, bỏ nút start không còn kết nối nữa. Vì vậy bạn có thể nối chân này với một còi 220v để báo hiệu mỗi khi ấn nút start thì còi sẽ kêu.

Các lỗi thường xảy ra với bộ điều khiển:

– Đèn đỏ báo hiệu khi nhấn nút trên Remote: Kiểm tra lại khóa (nam châm màu trắng bên dưới), kiểm tra lại Pin nguồn.

– Khoảng cách điều khiển ngắn: Kiểm tra lại Pin ăngten trên bộ thu và remote có bị gãy hay che khuất không.

– Không điều khiển được, kiểm tra lại nguồn vào bộ thu, kiểm tra cầu chì bên trong có 2 cầu chì 0.5A cầu chì nguồn và 10A cầu chì Contactor.
