Biến dòng , ti hạ thế lắp tủ điện

Ngày đăng: 05/09/2023

Máy biến dòng điện hạ thế CT (current transformer) là gì?

1.1 Cấu tạo chính và đặc điểm của CT hạ thế

– Máy biến dòng có 3 bộ phận chính: Mạch từ, dây điện từ, vỏ bọc bao ngoài

Mạch từ sử dụng thép silic cán nguội (CRGO) hoặc thép silic vô định hình (Nanocrystalline) chất lượng cao, tổn hao thấp.

Dây điện từ: Dây bọc emay cách điện, cơ tính tốt, kháng hóa chất, chịu được nhiệt độ cao

Vỏ bọc bao ngoài: bằng nhựa nhiệt dẻo (PC, ABS) hoặc nhựa nhiệt rắn (Epoxy) hoặc các vật liệu cách điện phù hợp.

– Đặc điểm của máy biến dòng CT:

+ Các loại CT phổ thông có dòng sơ cấp: 50A, 100A,….6300A

+ Dòng thứ cấp: 1A hoặc 5A

+ Sử dụng trong lưới điện hạ thế (<1kV)

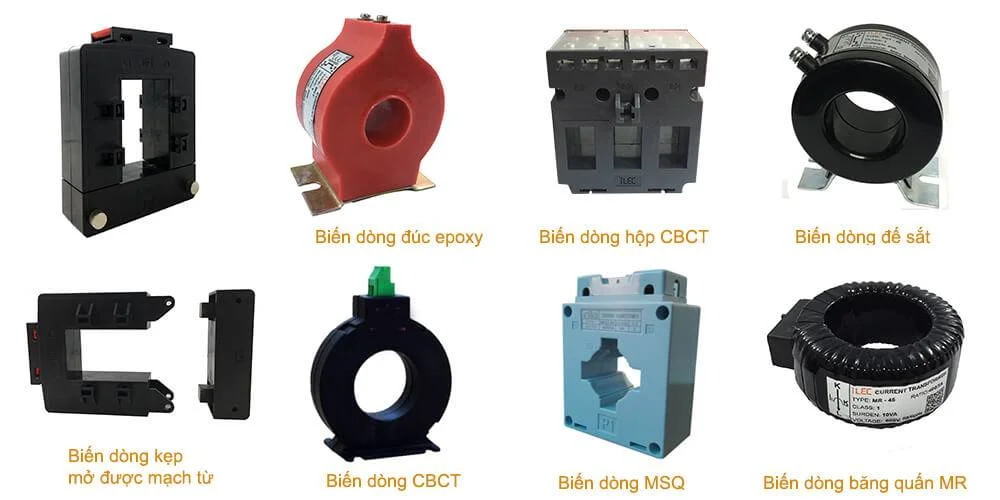

+ Có nhiều chủng loại CT tùy thuộc vào mục đích sử dụng

+ Hình dáng phổ biến dạng tròn hoặc dạng vuông, có lỗ xuyên cáp.

Ti,bộ biến dòng mà chúng ta hay gọi thực ra có tên tiếng anh là Current Transformer (CT) là bộ đo dòng và giám sát dòng điện.

Chức năng chính của nó là giám sát nguồn điện khi cấp cho tải. Nói một cách dễ hiểu thì máy biến dòng điện là thiết bị điện dùng để biến đổi dòng điện có trị số cao xuống dòng điện có trị số tiêu chuẩn 5A và 1A.

Máy biến dòng điện hạ thế CT (current transformer) là gì?

1.1 Cấu tạo chính và đặc điểm của CT hạ thế

– Máy biến dòng có 3 bộ phận chính: Mạch từ, dây điện từ, vỏ bọc bao ngoài

Mạch từ sử dụng thép silic cán nguội (CRGO) hoặc thép silic vô định hình (Nanocrystalline) chất lượng cao, tổn hao thấp.

Dây điện từ: Dây bọc emay cách điện, cơ tính tốt, kháng hóa chất, chịu được nhiệt độ cao

Vỏ bọc bao ngoài: bằng nhựa nhiệt dẻo (PC, ABS) hoặc nhựa nhiệt rắn (Epoxy) hoặc các vật liệu cách điện phù hợp.

– Đặc điểm của máy biến dòng CT:

+ Các loại CT phổ thông có dòng sơ cấp: 50A, 100A,….6300A

+ Dòng thứ cấp: 1A hoặc 5A

+ Sử dụng trong lưới điện hạ thế (<1kV)

+ Có nhiều chủng loại CT tùy thuộc vào mục đích sử dụng

+ Hình dáng phổ biến dạng tròn hoặc dạng vuông, có lỗ xuyên cáp.

2. Cấu Tạo Của CT Dòng – Biến Dòng

Biến Dòng Loại Hở (Split-Core CT):

Được thiết kế để mở ra và lắp đặt xung quanh dây dẫn mà không cần ngắt mạch điện.

Phù hợp cho việc lắp đặt vào các hệ thống hiện có mà không cần ngắt điện.

Biến Dòng Loại Kín (Solid-Core CT):

Cấu tạo kín, không thể mở ra, dây dẫn phải đi qua lỗ của biến dòng trong quá trình lắp đặt.

Thường được sử dụng trong các ứng dụng cố định với yêu cầu độ chính xác cao.

Máy biến dòng hay CT dòng. Current Transformer là thiết bị đo dòng với cấu tạo gồm nhiều vòng dây được cuộc trên một khung sắt từ. Nhiệm vụ của nó là biến đổi dòng điện lớn trực tiếp chạy qua tải, mạch động lực theo một hệ số nhất định. Có 3 loại CT dòng cơ bản trên thị trường hiện nay là: dây quấn, vòng, khối. Trên thực tế, chúng ta thường thấy các loại CT dòng 100/5A, 300/5A, 100/1A, 100/5A…. Vậy các thông số này có ý nghĩa gì ? Điều này có ý nghĩa là khi cho dòng 100A, 300A qua CT dòng thì ta có thu được dòng 5A, 1A. Trên thực tế, các thiết bị điều khiển như biến tần, PLC lại không đọc được dòng 5A, 1A này nên bắt buộc ta phải sử dụng thêm bộ chuyển đổi tín hiệu.

Bộ biến dòng là gì ? Bộ chuyển đổi 5A ra 4-20mA

Bộ chuyển đổi 0-5A AC ra 4-20mA sẽ thích hợp sử dụng với CT dòng ngõ ra 5A AC hoặc 1A AC. Như hình trên, chúng ta có thể thấy được chức năng của thiết bị này.

3. Các Chế Độ Làm Việc Của CT Dòng. Bộ Biến Dòng Là Gì ?

CT dòng có hai chế độ làm việc cơ bản là: chế độ ngắn mạch và chế độ hở mạch.

Chế độ ngắn mạch của dòng sơ cấp, thức cấp có phụ tải Z2: Tỷ số giữa dòng ngắn mạch sơ cấp trên dòng định mức gọi là bội số dòng của máy biến dòng. Khi bội số này lớn, sai số CT tăng và sai số này còn phụ thuộc vào dòng thứ cấp hoặc tải. Thường với mạch bảo vệ, bội số dòng điện của CT dòng phải đạt giá trị sao cho sai số của nó dưới 10%.

Chế độ hở mạch thứ cấp: khi thứ cấp hở mạch, phía thứ cấp sẽ có điện áp cảm ứng với biên độ rất cao gây nguy hiểm cho người và các thiết bị thứ cấp. Để chống hiện tượng bảo hòa trong mạch từ, người ta còn chế tạo ra máy biến dòng có khe hở không khí hay còn gọi là biến dòng tuyến tính.

CT dòng có tỷ số dòng điện tỷ lệ nghịch với số vòng dây quấn. Do đó, chúng ta hoàn toàn có thể thay đổi tỷ số biến dòng bằng cách thay đổi số vòng dây quấn phía sơ cấp hoặc thứ cấp. bo bien dong la gi ?

4. Bộ Biến Dòng Analog 4-20mA ? Bộ Biến Dòng Là Gì ?

Ngày nay, với sự phát triển không ngừng của khoa học – công nghệ. Các thiết bị biến dòng được nghiên cứu phát triển để đáp ứng nhu cầu của người tiêu dùng. Do đó, các loại biến dòng analog 4-20mA 0-10V ra đời. Với các bộ biến dòng ngày nay, ngõ ra của chúng là tín hiệu 4-20mA hoặc 0-10V. Do đó, chúng ta không cần sử dụng thêm các bộ chuyển đổi so với các CT dòng truyền thống. Điều này giúp tiết kiệm chi phí và hệ thống đơn giản hơn.

Tuy nhiên, trong một số ứng dụng thưc tế chúng ta cần sử dụng dòng 5A, 1A từ CT dòng. Vì thế, các biến dòng kiểu cũ vẫn còn được sử dụng đến ngày nay.

Phân loại biến dòng hạ thế

Theo Chức Năng Sử Dụng

Biến Dòng Đo Lường:

Sử dụng để đo lường dòng điện trong hệ thống điện.

Đầu ra thường được kết nối với các thiết bị đo lường như ampe kế hoặc các thiết bị giám sát điện năng.

Biến Dòng Bảo Vệ:

Sử dụng trong các hệ thống bảo vệ, kết nối với rơ le bảo vệ để ngắt mạch khi xảy ra sự cố như quá tải hoặc ngắn mạch.

Theo Số Pha

Biến Dòng Một Pha:

Dùng để đo dòng điện trên một pha duy nhất.

Phổ biến trong các hệ thống điện một pha hoặc từng pha riêng lẻ của hệ thống ba pha.

Biến Dòng Ba Pha:

Thiết kế để đo dòng điện đồng thời trên ba pha của hệ thống điện ba pha.

Tiện lợi cho việc giám sát tổng quát hệ thống ba pha.

Theo Phương Pháp Lắp Đặt

Biến Dòng Gắn Thanh Cái: Lắp đặt trực tiếp trên thanh cái, phù hợp cho các tủ điện hoặc trạm biến áp.

Biến Dòng Gắn Dây Dẫn: Được thiết kế để lắp đặt quanh dây dẫn của hệ thống điện, thường sử dụng trong các hệ thống phân phối điện hạ thế.

Theo Cấp Chính Xác

Biến Dòng Chính Xác Cao (Class 0.1, 0.2, 0.5): Được sử dụng trong các ứng dụng đo lường cần độ chính xác cao như trong các hệ thống đo đếm điện năng.

Biến Dòng Chính Xác Thấp (Class 1, 3): Được sử dụng trong các ứng dụng không yêu cầu độ chính xác cao, thường dùng cho các thiết bị giám sát hoặc bảo vệ.
